1、产品简介

AWT100无线通信终端是安科瑞电气推出的新型无线数据采集设备，上行通讯包括4G、NB、LoRa、LoRaWAN、WIFI、以太网、profibus等通讯方式，下行接口为标准RS485数据接口，可以方便的连接电力仪表、RTU、PLC、工控机等设备，仅需完成一次初始化配置，就可以完成对Modbus设备的数据采集，性能可靠稳定。

2、产品应用

无线抄表

楼宇自动化与安防

机器人控制

电力配网监控、电力负荷监控

智能照明控制

自动化数据采集

工业遥控遥测

高速公路、铁路数据传输

其他电力以及工控行业等

3、产品功能特点

■支持串口MODBUS RTU协议的数据采集，并通过安科瑞平台协议与安科瑞服务器通讯①。

■支持最多30个MODBUS RTU设备的数据采集。

■支持对每个MODBUS 设备5 个寄存器地址域的采集，每个寄存器地址范围不超过64 个。

■支持对每个MODBUS地址范围预设报警地址以及报警值触发报警。每个地址域报警地址目前最多5 个。

■支持服务器MODBUS或者LoRa 透传通讯。

■支持固定IP 和动态域名解析方式连接数据中心。

■支持透明传输协议，通用模式（主动轮抄，定时上报），MQTT协议，智慧用电无线协议，预付费无线协议等，可定制开发。

■ AWT100-LW无线通信终端可通过LoRa 通讯将数据上传至服务器。

■ AWT100-GPS无线模块可以测量地理位置定位，获取经纬度和卫星时间。

■ AWT100-WiFi无线模块可以根据热点名称和密码自动接入WIFI热点，实现485 与WIFI 的数据透传，也可使用我司云平台协议。

■ AWT100-CE可以实现485 转以太网的数据传输。可做TCP客户端，支持透传或我司云平台协议。

■ AWT100-DP可以实现ProfiBus转MODBUS 的数据传输。

注：①AWT100-2G/NB/4G无线通信终端能通过安科瑞平台协议与安科瑞服务器通讯。

4、产品选型

5、技术参数

注：

①AC/DC220V 供电需要外配AWT100-POW 电源模块。

②Profibus 通讯速率：9.6kbps、19.2kbps、45.45kbps、93.75kbps、187.5kbps、500kbps、1.5Mbps、3Mbps、6Mbps、12Mbps。

6、典型应用

典型应用连接如下图示意所示，将现场的485设备与AWT100无线通信终端相连接，AWT100无线通信终端会根据自身的配置主动采集485设备的数据，然后与服务器通讯。

AWT100-2G/NB/4G无线通信终端典型应用

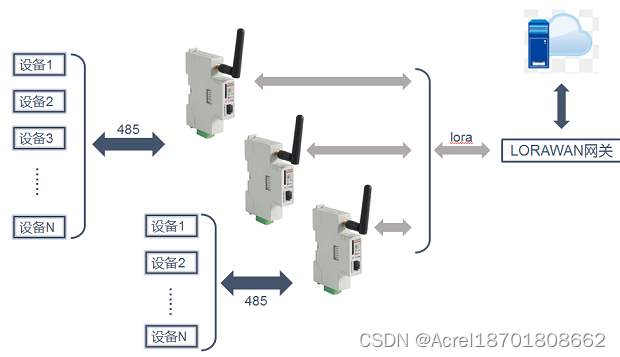

AWT100-LoRa 无线通信终端典型应用

AWT100-WIFI无线通信终端典型应用

AWT100-CE有线通信终端典型应用

AWT100-GPS定位典型应用

AWT100-DP RS485/PROFIBUS-DP接口转换典型应用

7、产品优势

体积小巧，安装方便

远程调试（带无线通讯）

具备无线通讯功能，免去现场布线

有效解决局部布线不便问题
